一、CDU型卡箍式国标级管接头技术参数：
二、安装步骤：
1、检查供货产品及配件是否完备，每一套接头由卡箍、胶圈、端管、销轴、开口销、
卡箍高压卡箍卡兰/快速接头 产品介绍
|
型 号： |
|
|||
|
关键字： |
卡箍式管接头（焊接式） |
|||
|
描 述： |

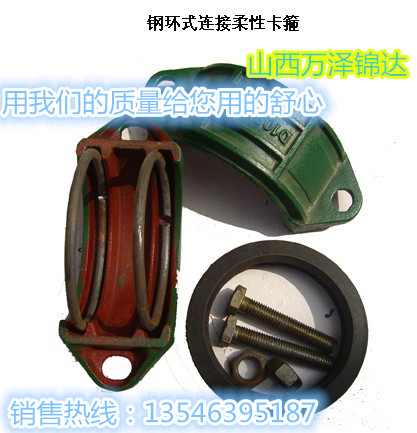

卡箍式管接头（焊接式）执行原煤炭部标准，适用于室内、矿山井下以及温差变化不大、两个管接头间距小于10M的管道系统中，起柔性连接作用。 |
|||
|
产品名称： |
KRJ/GJJ型煤矿卡箍接头 |
|||
|
产品型号： |
KRJ/GJJ |
|||
|
产品简介： |
本产品适用于室内、埋地或矿山井下以及温差变化不大、两个管接头间距小于10米的管道系统中，起连接作用。在设计选用时，按0.75E计算伸缩量，按0.75θ计算转角。 |
|||
|
公称直径DN |
钢管外径D |
间隙h |
*大允许偏转角 |
A |
Max~Min |
螺栓规格 |
重量KG |
公称压力MPa |
|
40 |
48 |
5 |
2° |
65 |
85~80 |
M10*50 |
1.25 |
4.0 |
|
50 |
57 |
6 |
3° |
65 |
88~82 |
M10*50 |
1.50 |
4.0 |
|
70 |
76 |
6 |
3° |
68 |
90~84 |
M10*60 |
1.80 |
4.0 |
|
80 |
89 |
6 |
3° |
68 |
90~84 |
M10*60 |
2.25 |
4.0 |
|
100 |
108 |
8 |
4° |
72 |
92~84 |
M10*80 |
2.88 |
4.0 |
|
125 |
133 |
8 |
2° |
75 |
92~84 |
M14*80 |
3.50 |
4.0 |
|
150 |
159 |
10 |
3° |
78 |
94~84 |
M14*90 |
4.65 |
4.0 |
|
200 |
219 |
12 |
4° |
80 |
96~84 |
M14*100 |
7.60 |
2.5/4.0 |
|
250 |
273 |
12 |
3° |
80 |
98~86 |
M16*100 |
11.2 |
2.5/4.0 |

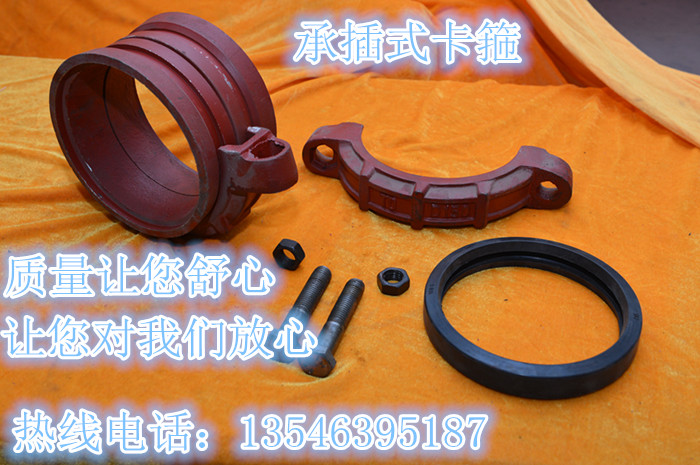

卡箍合紧钳组成。见图一。
2、检查钢管端头的不圆度不大于1mm。
3、焊接端管：将钢管插入端管的焊接槽，用连续角焊缝将端管焊接到钢管上
三、管道试压：
1、先将管道注满水，并排出空气，然后分段加压至0.5、1.0、
1.25倍工作压力并各保持五分钟，观察并检查各个管接头有无渗漏现象。若有
，请按表二中的处理方法进行处理，当试压成功后，应卸去介质压力，再检查
各接头销轴在试压过程中是否被拉弯变形，如果有拉弯，需要更换销轴。
2、管接头故障及处理方法:
3、
五、使用与维护
1、管路在运行中应定期检查（间隔周期不应超过一个月），如螺母是否松动，是否渗漏、
锈蚀等情况，如发生异常情况，应及时处理：
2、对于经常拆卸的临时管路，由于多次拆装会导致橡胶密封圈损坏从而引起渗漏，所以每
拆除一次应更新的橡胶密封圈。
主要用途：煤矿，天然气，消防，接水带，配件快速接头使用。

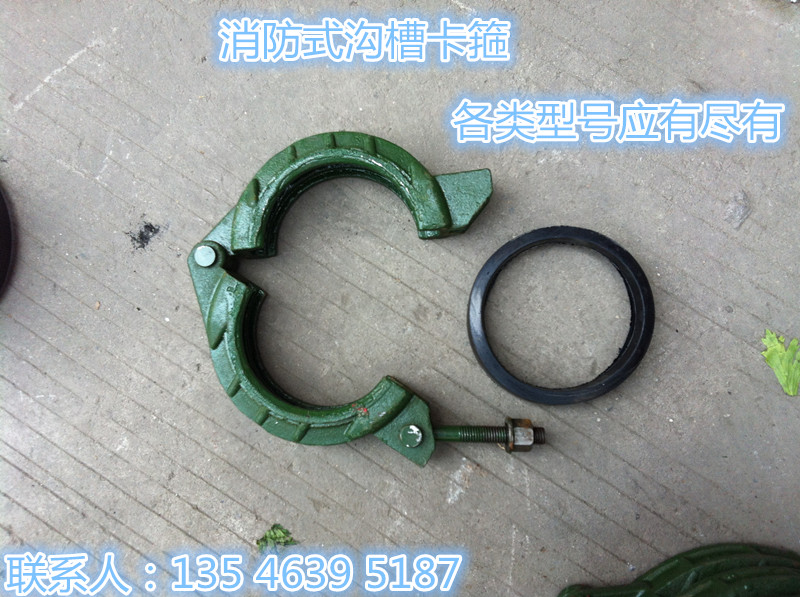

产品种类：精铸卡箍、冲压卡箍、三截卡箍、重型卡箍、考呗林卡箍、
卫生级卡箍、双备卡箍、安全卡箍、高压卡箍。
产品特点：
施工过程需要空间小，只需上紧两个螺栓即可，一个工人一把扳手即可完成整个安装过程，可任意选择
井上或井下作业。
材质保证安全可靠 体积小重量轻
优质定晴胶连接紧密 球墨铸铁防腐耐压（16Mpa-40Mpa）
操作简单节省经济 物美价廉
施工过程需要空间小，只需上紧两个螺栓即可，一个工人一把扳手即可完成整个安装过程，可任意选择
井上或井下作业。
