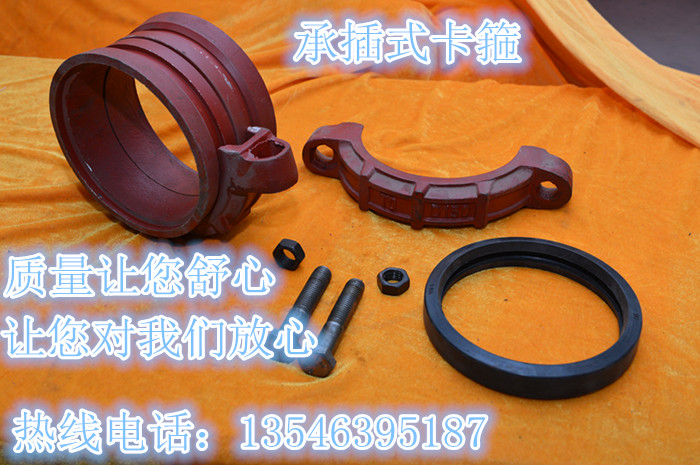

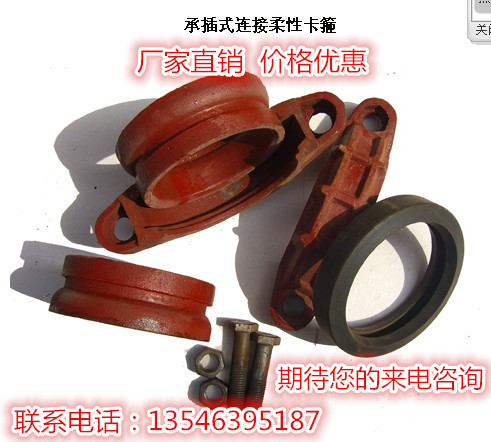

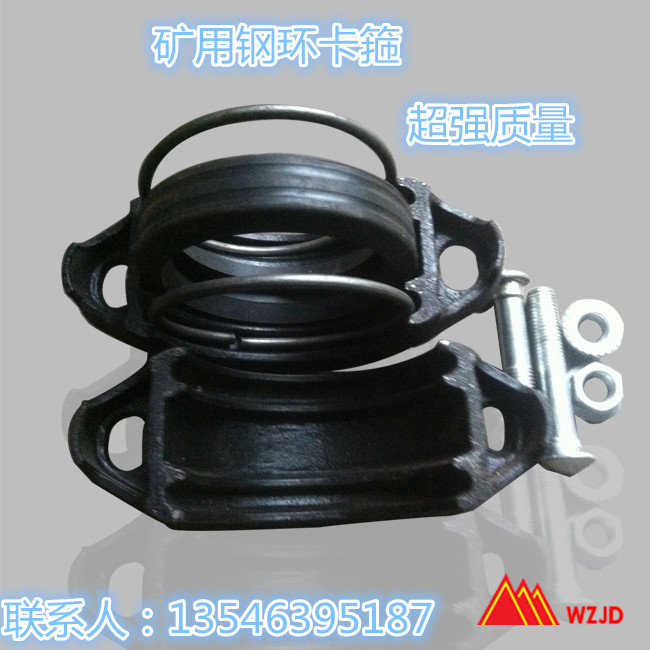

山西万泽锦达机械集团公司---快速卡箍接头
该产品体积小、重量轻、结构简单，每套管接头只有2—4个(大口径除外)螺栓，安装维修方便，在安装时可以随意选定操作方便的地方操作，与法兰盘相比提高工效5~10倍，不仅减少了安装强度，缩短了工期，而且为延长管道寿命提供了确切的保证，故又称快速接头；
管子之间为柔性连接，允许3—5度任意偏移，在稍有起伏、弯曲的地面或巷道的管路中，可不必另取角度弯头，由于两管之间具有间隙，可自行补尝钢管伸缩，管路全程可取消伸缩补偿器，使工程造价降低；
柔性密封圈具有自紧密封功能，它与传统的法兰盘相反，介质压力越高，密封性能越好，而且耐冲击、耐震动，保证了密封可靠性。由于该产品集上述之优点，现已被电力、煤碳、冶金、化工、市政等设计部门所重视和选用，深受用户欢迎。
相关参数
|
公称直径dn |
管外径d |
间隙h |
*大允许 偏转角 |
A |
Max~Min |
螺栓规格 |
重量KG |
公称压力MPa |
|
40 |
48 |
5 |
2° |
65 |
85~80 |
M10*50 |
1.25 |
4.0 |
|
50 |
57 |
6 |
3° |
65 |
88~82 |
M10*50 |
1.50 |
4.0 |
|
70 |
76 |
6 |
3° |
68 |
90~84 |
M10*60 |
1.80 |
4.0 |
|
80 |
89 |
6 |
3° |
68 |
90~84 |
M10*60 |
2.25 |
4.0 |
|
100 |
108 |
8 |
4° |
72 |
92~84 |
M10*80 |
2.88 |
4.0 |
|
125 |
133 |
8 |
2° |
75 |
92~84 |
M10*80 |
3.50 |
4.0 |
|
150 |
159 |
10 |
3° |
78 |
94~84 |
M14*90 |
4.65 |
4.0 |
|
200 |
219 |
12 |
4° |
80 |
96~84 |
M14*100 |
7.60 |
2.5/4.0 |
|
250 |
273 |
12 |
3° |
80 |
98~86 |
M16*100 |
11.2 |
2.5/4.0 |
卡箍接头的十大优点

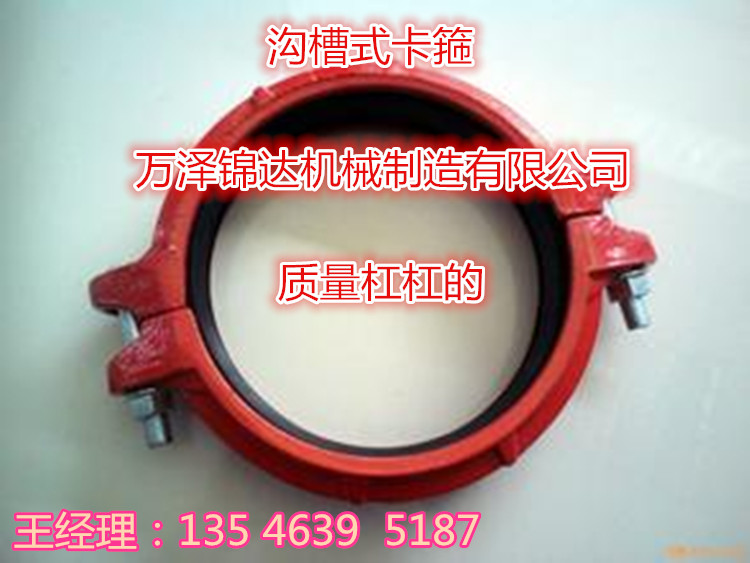

沟槽式卡箍接头及管件与传统的施工方法相比,沟槽式卡箍接头连接系统具有如下显著优点有以下几点：
1、施工中不需要焊:快捷 采用沟槽卡箍接头和相应的管件安装管路
不需要二次镀锌、二次安装。提高了安装速度。
不需要特殊技术:简易 卡箍接头重量轻、螺栓数量少、安装方便。
2、独特的结构：型橡胶密封圈、实现三重密封，
3、可靠 科学合理的结构设计。保证了连接密封的可靠性。
4、只需机械组装：安全 用沟槽式不锈钢卡箍接头及相应的管件安装施工。
5、无须焊接，没有明火，因此，没有焊渣 污染管路，可确保工地安全，对禁火环境条件下的施工，尢为适宜。
6、安装返修率低：经济 由于安装快捷、无须特殊技术。因而综合安装工本较法兰可节省 30-50 ％。
7、紧固螺栓数量少且无方向性：占用空间小 沟槽式卡箍接头连接所占空间约为法兰的 70 ％。特别适用空间狭小环境条件下的施工。
8、设计或施工中可根据需要进行任意组合： 配件齐全 本公司提供有沟槽式卡箍接头及齐全的各种规格管件。不需要的复杂管网。
9、安装得当：维护简单 安全可靠的产品质量。管路都会一次试压合格，安全运行，日常无须维护，零配件数十年无须更换。
10、适用管材广泛 沟槽式卡箍接头可以用来连接各种无缝钢管、镀锌钢管、焊接钢管、不锈钢管、铜管等金属管材。
