1.产品简介
QT-M5YT微型超声波5参数传感器是一款全数字化检测，高精度传感器，是由超声波原理风速风向传感器、高精度数字温度、湿度、气压传感器集成，可准确、快速检测出风速、风向、大气温度、大气湿度及大气压力，内置信号处理单元能根据用户需求输出相应信号，高强度结构设计可在恶劣气候环境中可靠工作，可广泛用于气象、海洋、环境、机场、港口、实验室、工农业及交通等领域。

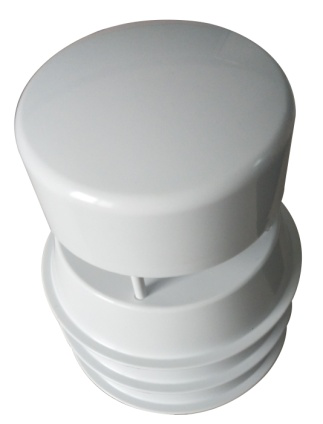

1.1 产品外观
1.2技术参数
|
型号 |
QT-M5YT |
|
|
供电电压 |
DC12V ±1V |
|
|
信号输出 |
RS485 |
|
|
通讯协议 |
标准MODBUS协议，波特率9600 |
|
|
功耗 |
0.6W |
|
|
工作温度 |
-40-80℃ |
|
|
工作湿度 |
0-100%RH |
|
|
标配线长 |
2.5m |
|
|
防护等级 |
IP65 |
|
|
风速 |
测量范围 |
0-40m/s |
|
测量精度 |
±0.5+2%FS |
|
|
分辨率 |
0.01m/s |
|
|
风向 |
测量范围 |
0-359° |
|
测量精度 |
±3° |
|
|
分辨率 |
1° |
|
|
大气温度 |
测量范围 |
-40-100℃ |
|
测量精度 |
±0.5℃ |
|
|
分辨率 |
0.1℃ |
|
|
大气湿度 |
测量范围 |
0-100%RH |
|
测量精度 |
±3%RH |
|
|
分辨率 |
0.1%RH |
|
|
大气压力 |
测量范围 |
10-1100hPa |
|
测量精度 |
±1.5hPa |
|
|
分辨率 |
0.1hPa |
|

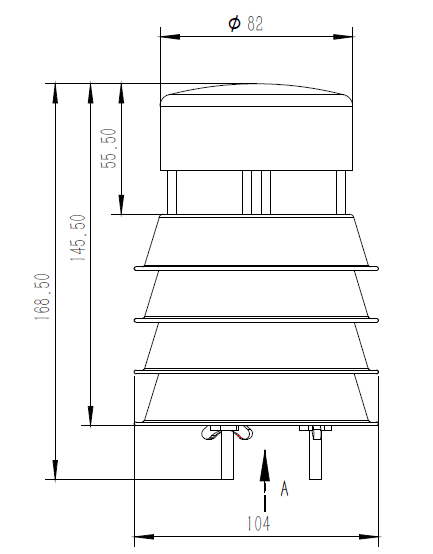

2.结构尺寸
|
等级 |
名称 |
陆地地面物体特征 |
风速(米/秒) |
|
0 |
无风 |
静，烟直上 |
0～0.2 |
|
1 |
软风 |
烟能表示风向，树叶略有摇动 |
0.3～1.5 |
|
2 |
轻风 |
人面感觉有风，树叶微动 |
1.6～3.3 |
|
3 |
微风 |
树叶及小枝摇动不息，旗子展开，高的草摇动不息 |
3.4～5.4 |
|
4 |
和风 |
能吹起地面灰尘和纸张,树枝动摇，高的草呈波浪起伏 |
5.5～7.9 |
|
5 |
清劲风 |
有叶的小树摇摆，内陆的水面有小波，高的草波浪起伏明显 |
8.0～10.7 |
|
6 |
强风 |
大树枝摇动，电线呼呼有声，撑伞困难，高的草不时倾伏于地 |
10.8～13.8 |
|
7 |
疾风 |
全树摇动，大树枝弯下来，迎风步行感觉不便 |
13.9～17.l |
|
8 |
大风 |
可折毁小树枝，人迎风前行感觉阻力很大 |
17.2～20.7 |
|
9 |
烈风 |
草房遭受破坏，屋瓦被掀起，大树枝可折断。 |
20.8～24.4 |
|
10 |
狂风 |
树木可被吹倒，一般建筑物遭破坏 |
24.5～28.4 |
|
11 |
暴风 |
大树可被吹倒，一般建筑物遭严重破坏 |
28.5～32.6 |
|
12 |
飓风 |
陆上绝少，其催毁力极大 |
>32.6 |
